Blog
-
Smart-LED-Streifen – Materialbestellung für V1
Die erste Version meines Projekts mit ultra-dichten Smart-LED-Streifen nimmt Form an! Ich habe die Kernkomponenten bestellt, die perfekt zu den Specs passen: 5 mm breiter WS2812B-Streifen mit 200 Pixeln/m, Lichtleiter und Acrylglasrohre für einen kompakten Lichtstab.
Bestellte Materialien
- 5x 1m Acrylglasrohr (XT, transparent, Ø 20/16 mm) – Perfekt als Gehäuse für die LEDs, 37,27 €.
- 1x 5m 270° Lichtleiter für 5 mm LED-Streifen – Sorgt für gleichmäßige Lichtverteilung, 55,33 €.
- 1x 5m WS2812B 2020 SMD LED-Streifen, 200 LEDs/m – Die Stars: Einzeln adressierbar, ultra-hohe Dichte, 41,71 €.
Gesamtkosten für 5x 1m Stab: 134,31 € (inkl. Versandpauschalen).
Nächste Schritte
Sobald alles eintrifft: LEDs in die Rohre einbauen, mit Lichtleiter kombinieren, erste Tests mit ESP32 und WLED. Bleibt dran für Update mit Stromversorgung und Code-Snippets!
-
Smart-LED-Streifen – Montage V1 und erste Mängel
Die Materialien sind eingetroffen und erste Montageversuche liefen – leider mit unerwarteten Problemen beim Acrylglasrohr. Hier die Learnings aus der Praxis.

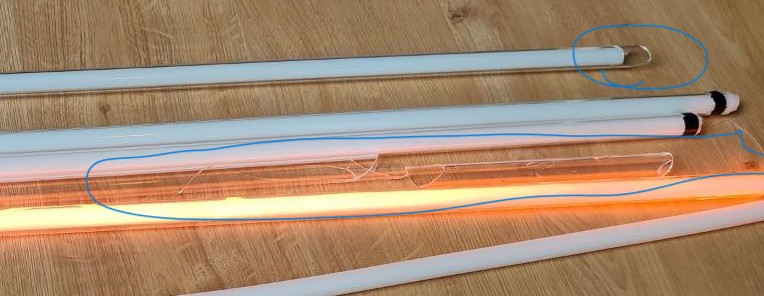

Aufgefallene Mängel
- Starrheit des Acrylglasrohrs: Das XT-Material ist extrem bruchanfällig, selbst bei vorsichtiger Handhabung.
- Risse bei Montage: Zwei von fünf Rohren rissen direkt vor und beim Einsetzen des Lichtleiters – zu fragil für reale Anwendung.
- Produktgeeignetheit: Nicht robust genug für Projektbau; hält keine Biege- oder Schlagbelastung aus.
Handling-Probleme
- Länge zu kurz: 1 m ist für Langstäbe unpraktisch; Handling wirkt holprig bis unmöglich.
- Durchmesser zu groß: 20 mm Außen-Ø (ohne Beschichtung) passt auch nicht für ein Flowerstick-Format – wirkt zu klobig.
Nächste Schritte
- Alternativen testen: Weicheres Polycarbonat-Rohr (PC) oder Silikon-Overlay für Flexibilität; für Flowerstick noch dünnere Rohre Ø 14–16 mm in Erwägung ziehen.
- Prototyp 2 planen: Längere Stäbe (160 cm) mit 360° Lichtleiter, vorab Biege- und Stabilitätstests.
Habt ihr Tipps für bruchfeste LED-Rohre oder DIY-Beschichtungen? Meldet euch in den Kommentaren oder Telegram!
Diskutiert mitmachen? In der Telegram-Gruppe
Creators Lounge – dediziert für Prototyping, Hardware-Hacks und alle Creative-Projekte!
Habt ihr Tipps für bruchfeste LED-Rohre oder DIY-Beschichtungen? Hier in den Kommentaren oder Telegram.
-
Smart-LED-Streifen – Upcycling-Idee #1: Desk-Lights
Die defekten Acrylrohre müssen nicht entsorgt werden! Aus den verbleibenden 3 intakten Rohren + Rest-LEDs/Lichtleiter baue ich kurze Desk-Lights – tragbare Ambient-Lampen mit 200px/m Effekten.
Materialnutzung (vorhanden)
- 3x 30–50 cm Acrylrohr (aus 1m-Stücken schneiden, Heißluft vermeidet Splitter).
- 1,5–2 m WS2812B-LED-Streifen (200 LEDs/m für feine Farbverläufe).
- Lichtleiter für gleichmäßiges 360°-Glow.
Bauanleitung
- Rohre auf Länge kürzen, Enden schleifen.
- LED-Streifen + Lichtleiter eindrücken (mit Isopropanol als Gleitmittel).
- Endkappen 3D-drucken: USB-C für 18650-Powerbank, ESP32 für WLED/ArtNET.
- Test-Effekt: Rainbow-Chase oder Breathing (via WLED-App).
Ergebnis: 3x kompakte Desk-Lights (~300g, 6–12h Akkulaufzeit), perfekt für Makerspaces oder Demos.
-
Smart-LED-Streifen – V2 Langstab geplant (Polycarbonat!)
Lessons learned aus V1 umgesetzt: Polycarbonat-Rohre statt Acryl – bruchresistenter, flexibel wie Holzbesenstiele (ideal für Jonglierstäbe!). Materialbestellung läuft für 5x 1,6m Stäbe.
Materialliste V2
- 5x 1,6m Polycarbonat-Rohr (farblos, Ø 20/16 mm) – Flexibel & stabil (wie Besenstiel!), 55,40 € + 33,98 € Sperrgut.
- 2x 5m 360° Lichtleiter (5mm LEDs) – Volle Rundum-Beleuchtung, 25,49 €.
- 2x 5m WS2812B 2020 SMD (200 LEDs/m) – Ultra-dicht, 25,98 €.
Gesamt: 140,85 € | Pro Stab: 28,17 € – Effizienter als V1!
Warum Polycarbonat rockt
- Bruchresistenz: Hersteller: „Vergleichbar mit Holzbesenstiel“ – aus eigener Jonglier-Erfahrung: Perfekt robust!
- Länge optimiert: 1,6 m = ideal für Langstäbe, einfacher Handling.
- 360° Glow: Neuer Lichtleiter für echtes Omni-Licht.
Plan
Test: Biege-/Drop-Tests vor Montage.
Montage mit Sockel/Batteriehalterung (3×18650).
-
Smart-LED-Streifen – Batteriehalterung 3D-Design

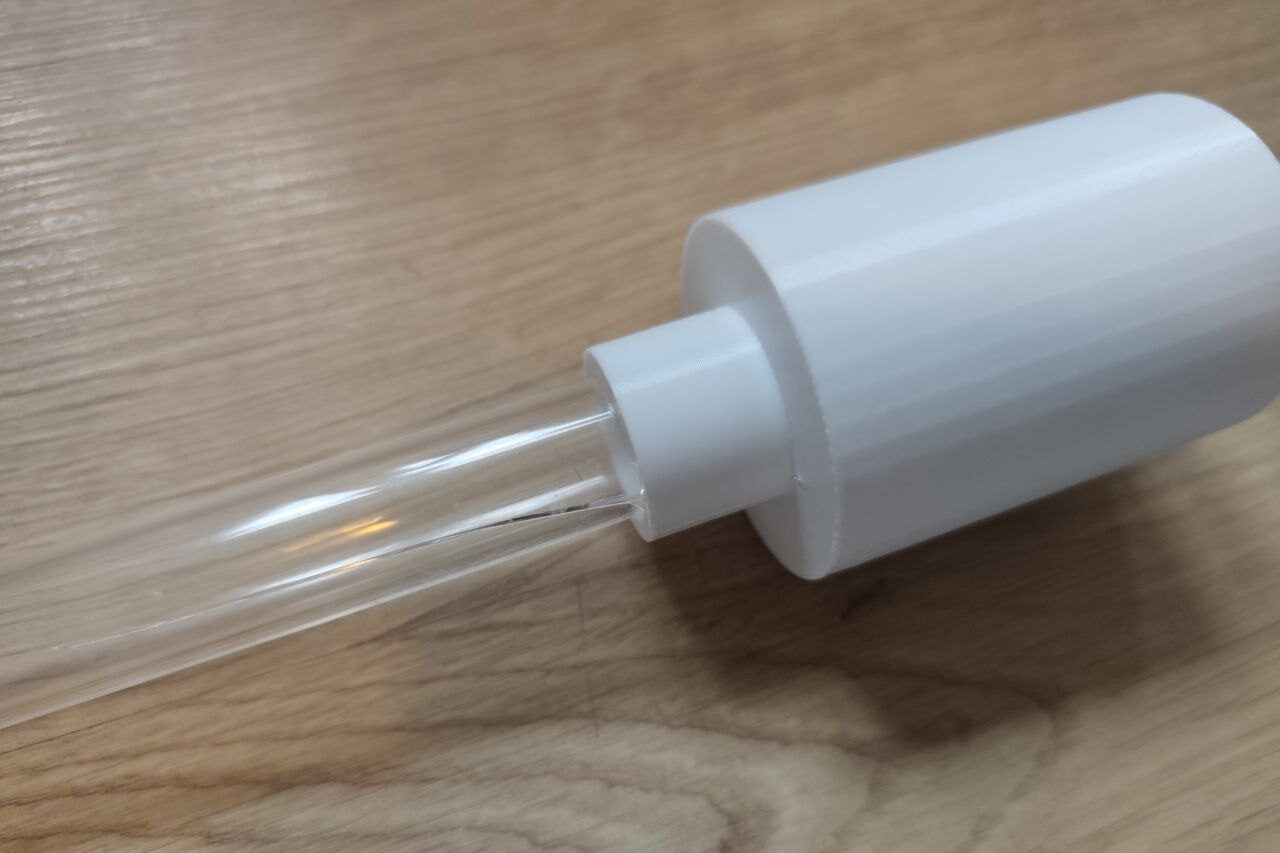

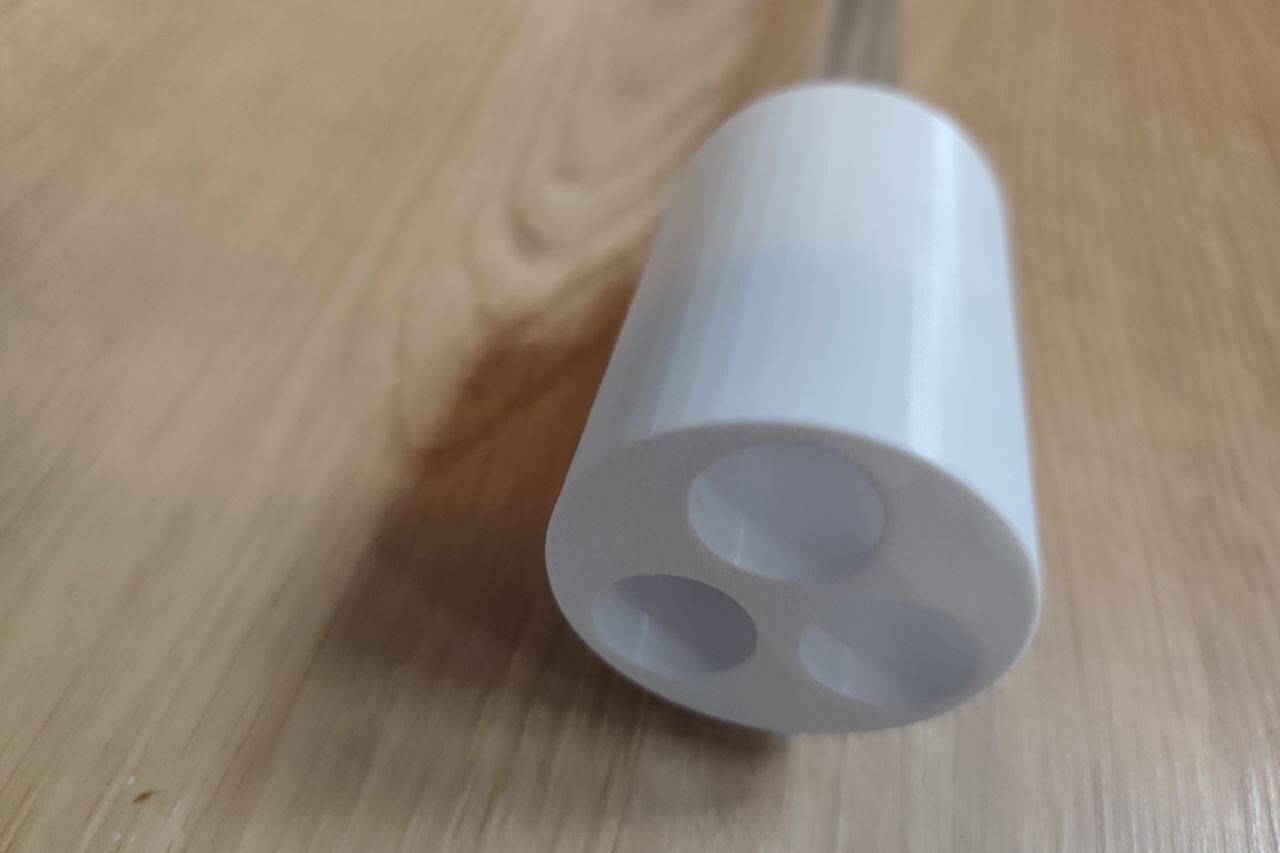

Perfekter Fortschritt beim Upcycling! Ich habe ein custom 3D-gedrucktes Batteriegehäuse für die Desk-Lights entwickelt – Platz für 3x 18650-Zellen parallel, passgenau zum 20mm-Rohr.
Design-Highlights
- Kapazität: 3x 18650 (ca. 36 Wh nominal, ~29 Wh nutzbar bei 80% DoD).
- Anschluss: USB-C Input
- Integration: Schiebt sich mit leichtem druck direkt aufs Rohr-Ende
Laufzeit‑Rechnung (aktualisiert)
Last Verbrauch/24h Laufzeit (3 Zellen) Nominal (50 Wh) 57,92 Wh ~15 h 50% Dimmed 28,96 Wh ~30 h MCU only 7,92 Wh ~110 h Montage & Test
Einfache Lichteffekte zur Demonstration
-
Smart-LED-Streifen – Sockel als Ergänzung zur Batteriehalterung
Der Sockel wird ergänzend zur Batteriehalterung konstruiert! Das 3×18650-Gehäuse sitzt oben, der Sockel unten mit BMS/MCU.
Modulares Design
- Batteriehalterung: 3×18650 parallel
- Sockel:
- BMS
- MCU
- Lüftungsschlitze
- Stack: Sockel → Batteriehalterung → Acrylrohr (20mm Ø) – modular erweiterbar.
Vorteile
- Hitze-Management
- Wartung: Sockel abschraubbar.
- Gewicht: Gesamt ~350g (tragbar).
-
